Otočný podstavec / Rotating base
S Rotačním Podstavcem budete moci pořizovat:
Fotografie a videa pro prezentaci své práce.
Nafocením předmětu ze všech stran (360°) ,(min 60 fotografií) lze galerii převést pomocí programu do prostorového objektu, který po dodatečné úpravě lze vytisknout.
3D Skenování
Podstavec je navržen pro rychlý tisk a jednoduché složení.

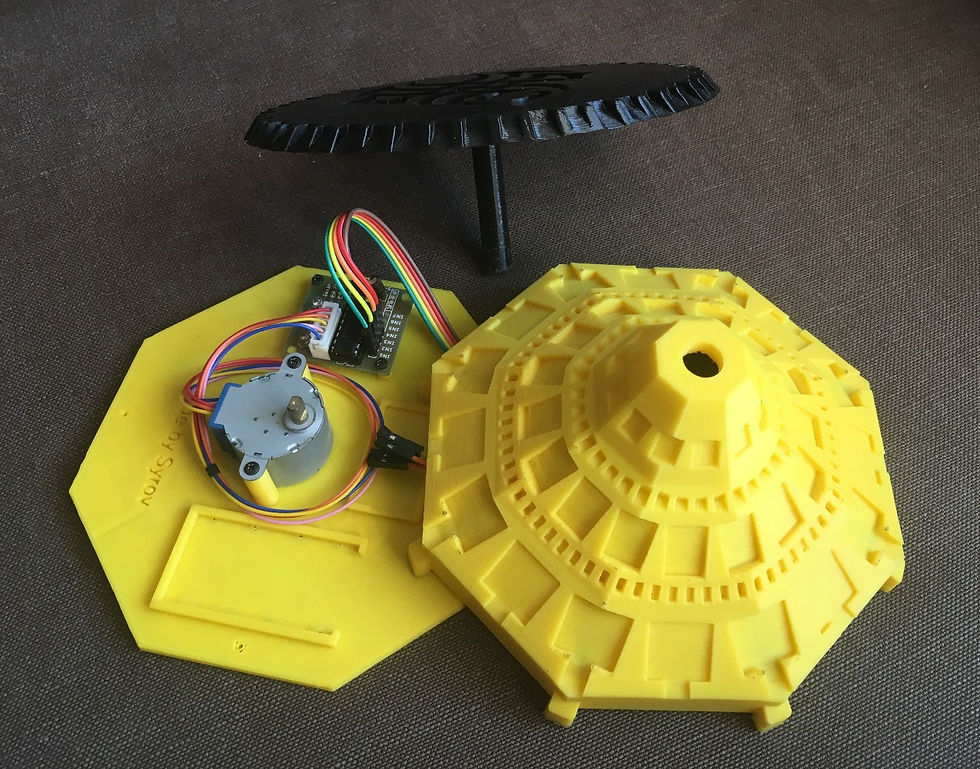

Skládá se ze tří částí.
Základní parametry na obrázku. V milimetrech (mm).
Pohon rotace zajišťuje:
1xArduino (Uno ,Micro)
1x Krokový motor 28BYJ-48
1x Driver modul s ULN2003
1X Zdroj napájení: 9V Baterie
Rychlost se nastavuje ve firmwaru.
V podstavci jsou připraveny sloty pro přesné umístění elektronických komponentů.
Krokový motor 28BYJ-48 s Motor Driverem ULN2003 se do podstavce šroubují malými šroubky s Ø=1,5mm, Délka=2-3mm)
Arduino Micro a 9V baterie se vkládají nebo přilepí oboustrannou pěnovou lepenkou o šířce =1mm.
Tělo podstavce a spodní kryt se spojují šroubky ( Ø=1,5mm s délkou 5-7mm), nebo lepidlem.
Po sestavení těla podstavce se stolek zasune a nasadí na hřídel motoru.
Model ke stažení ZDE
Cena je přísspěvek pro zlepšení budoucích projektů.
